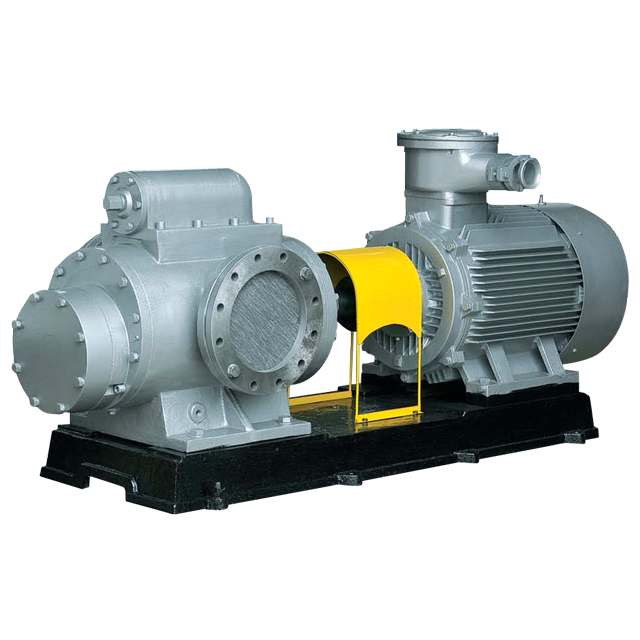

概述

非密封型臥式雙螺桿轉子油泵是一種具有自吸能力的容積泵，適用于造船、石油化工等部門，用來運輸滑油燃油及石油化工介質、糖漿、果汁等，也可用作污水處理及船底掃艙，其輸送介質，粘度可達10000mm2/s，最高排出壓力1.0mpa，流量范圍4～1569m3/h。

特點

輸送介質時無攪動、無脈動、輸送平穩

自吸性能好、掃艙能力強

結構簡單、壽命長及輸送非潤滑性介質

能在高溫季節輸送汽油等易揮發性的油品。

型式

2GC、2LB型臥式雙螺桿泵根據螺桿泵與泵體的材質分為四種型式：

◆ 2GC1、2LB1型：主、被動螺桿為整體式鋼螺桿，一般輸送滑油、柴油、渣油等。

◆ 2GC2、2LB2型：主、被動螺桿為組合式的鋼芯銅螺桿，主要用來輸送汽油、煤油、石腦油等易揮發油類。

◆ 2GC3、2LB3型：主、被動螺桿為組合式的鋼芯。不銹鋼螺桿，用于輸送航空煤油的普通腐蝕性介質。

◆ 2GC4、2LB4型：主、被動螺桿為組合式的鋼芯不銹鋼螺桿，其余鑄件部分為不銹鋼鑄造，主要用來輸送腐蝕性較強的介質和食品液體。

2LB1和2GC1或2LB2-300-J

◆ 2LB和2GC — 表示臥式雙螺桿泵

◆    （1）     — 表示主、被動螺桿為整體式雙螺桿泵

◆    （2）     — 表示主、被動螺桿為組合式鋼芯銅螺桿

◆     300       — 表示泵的額定流量m3/h

◆       J         — 表示泵的軸封為機械密封，無標注的為橡膠油封

2GC、2LB臥式雙螺桿泵結構圖

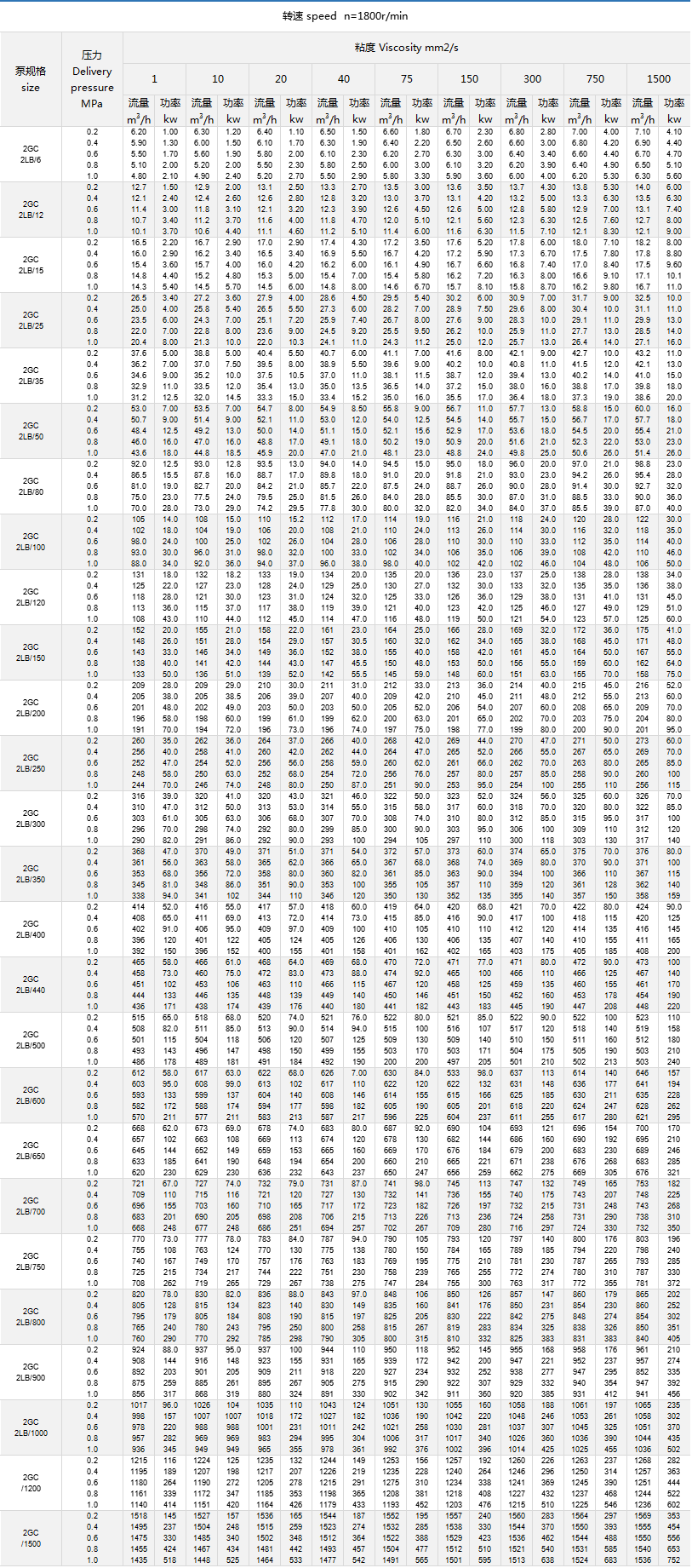

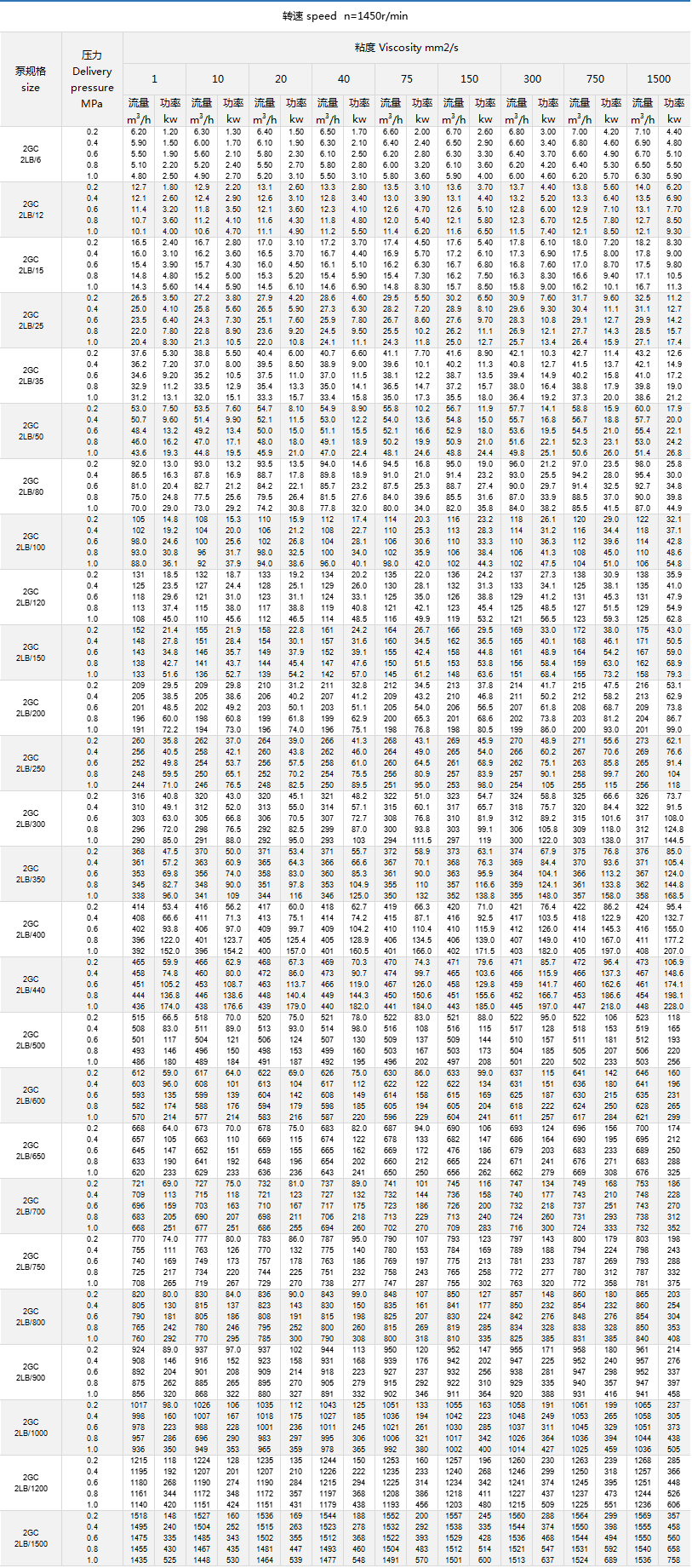

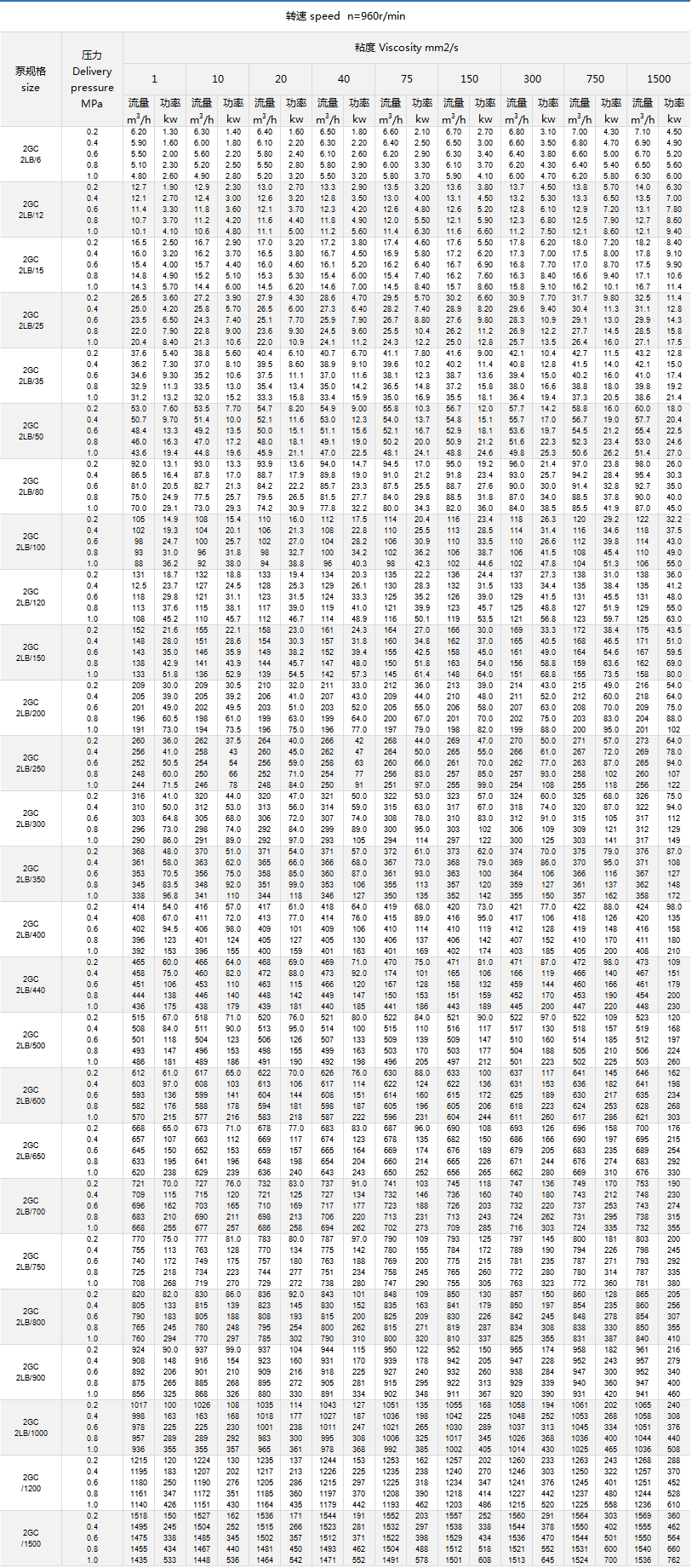

2LB、2GC系列臥式雙螺桿泵性能

2GC、2LB-25-1000泵及泵組外型安裝尺寸圖

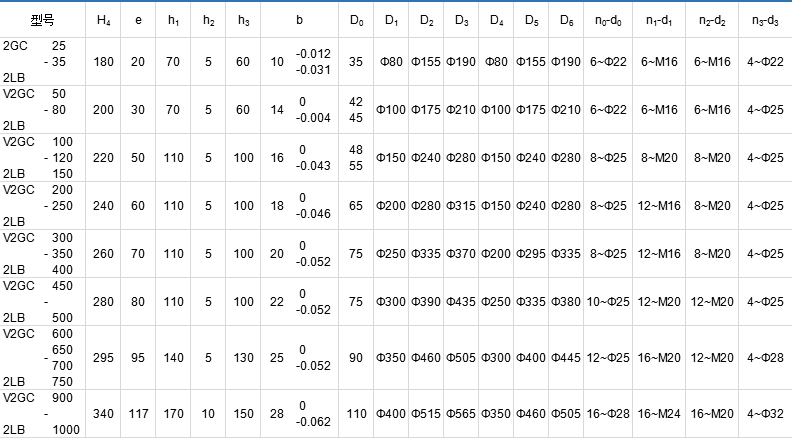

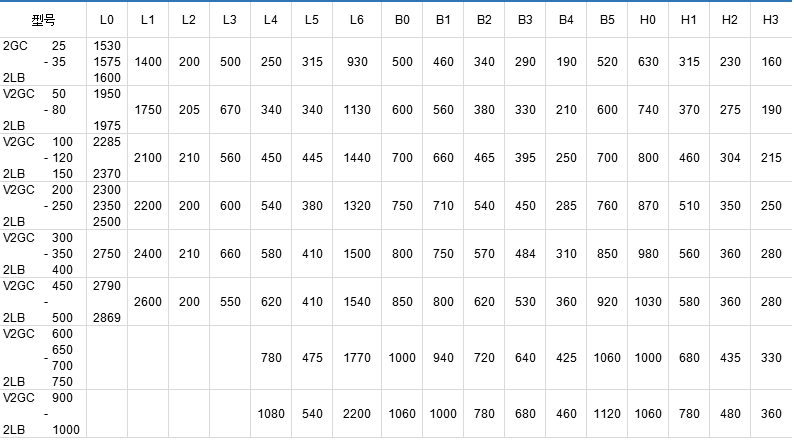

2GC、2LB雙螺桿泵及泵組外型和安裝尺寸表

2LB35-440泵及泵組外型和安裝尺寸圖（保留機型）

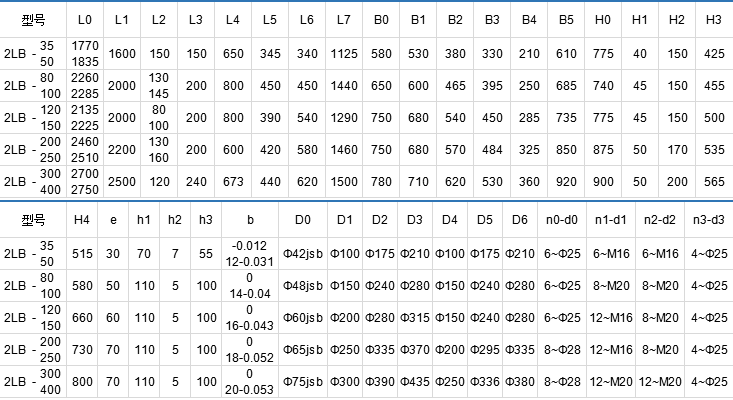

2LB泵及泵組外形和安裝尺寸（保留機型）

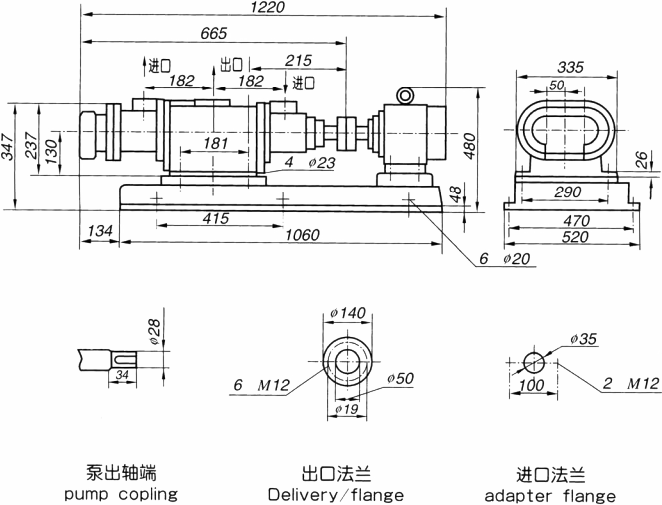

2LB(6-12)泵組外型尺寸
